Description:

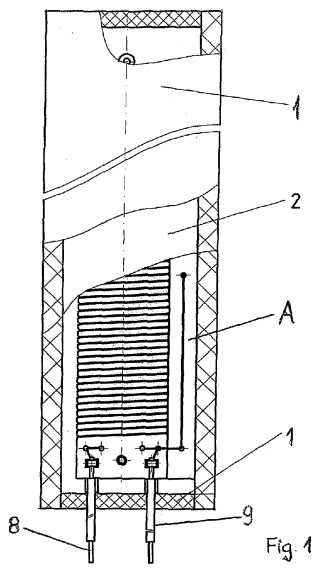

Invenţia se referă la o rezistenţă electrică pentru realizarea unei temperaturi medii cu valori de până la maximum 500°C, cu utilizare în domeniul termotehnic. Rezistenţa conform invenţiei este constituită dintr-un corp (1) ceramic, de formă dreptunghiulară, realizat dintr-un material nehidroscopic, cu porozitate vol. 0%, în interiorul căruia este prelucrat un orificiu delimitat de un perete (a) dreptunghiular, în care este montat un subansamblu (A) de rezistenţă care este prins între două plăci (2) din micanită, subansamblul (A) de rezistenţă fiind alcătuit dintr-un prim suport (3) de micanită, pe care este înfăşurat un fir (4) din sârmă de Kanthal D., şi un al doilea suport (5) din micanită, capetele firului (4) fiind izolate prin cele două plăci (2) din micanită, între care este dispus subansamblul (A) de rezistenţă, alimentarea cu curent electric fiind făcută prin două cabluri (8) electrice flexibile, având o izolaţie (9) siliconică dublă, racordarea la capete a sârmei din Kanthal D. fiind făcută astfel încât capetele neizolate ale acesteia să fie prinse între cele două plăci (2) izolatoare din micanită, corpul (1) ceramic având capetele acoperite cu un adeziv (10) termorezistent.
