Description:

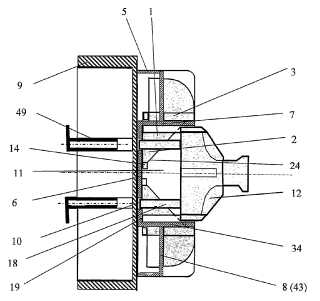

Invenţia se referă la un dispozitiv înglobat în prize electrice, pentru extragerea fi?elor. Dispozitivul conform invenţiei cuprinde două butoane (1) de formă specială, care se montează în capacul (5) prizei electrice (incinta receptoare), fiecare buton având una sau două plăcuţe (2) în formă de pană (plăcuţe triunghiulare), cu o faţetă înclinată (24), butoane care pot culisa în interiorul loca?ului de introducere a fi?ei, adică într-o cavitate (11) din capac (5), ele pătrunzând în interiorul cavităţii (11), prin fantele (7) practicate pe porţiunea cilindrică (34) a capacului. Alunecarea plăcuţelor se face pe suprafaţa (6) de la fundul capacului (5). În capac, sunt practicate ?i găurile (10) pentru accesul picioru?elor (18) fi?ei. Plăcuţele se deplasează spre interiorul prizei, prin apăsarea suporturilor (3) butoanelor, folosind două degete de la o mână, ?i împingând fi?a spre exteriorul cavităţii. Sensul forţelor de apăsare este dat de săgeţile F, iar deplasarea fi?ei are direcţia D. Deplasarea plăcuţelor (2) se dimensionează astfel, încât aceasta asigură scoaterea fi?ei din priză ?i întreruperea contactului electric dintre picioru?e (18) ?i lamele (49). Plăcuţele (2) au proeminenţe (14) care rămân sub fi?ă, când aceasta este introdusă complet în cavitate (11). Fi?a se introduce manual înpriză, prin apăsare, plăcuţele (2) fiind împinse de corpul fi?ei, fără efort, spre exterior, prin alunecare pe fundul capacului, eliberând spaţiul necesar introducerii complete a fi?ei, în cavitate (11). Un sistem de blocare împiedică ie?irea completă a butoanelor (1) din priză.
