Description:

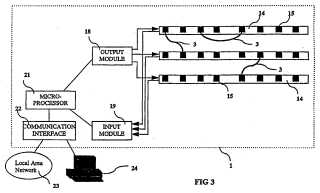

Invenţia se referă la un sistem pentru monitorizarea schemei de conexiuni a porturilor de date care sunt conectate prin cabluri multiconductor, fără necesitatea unor cabluri sau panouri de conectare suplimentară, speciale. O manta de adaptare (7), având un contact extern (8), este plasată peste un cablu standardizat, cum ar fi un cablu RJ45, care conectează porturile de date. O placă de adaptare, având o multitudine de contacte mamă, este plasată adiacent unei multitudini de porturi de date. Un modul de intrare ?i un modul de ie?ire sunt cuplate la contactele mamă. Un microprocesor, care este cuplat la modulul de ie?ire ?ila modulul de intrare, scanează contactele mamă, pentru a determina schema de conexiuni a porturilor de date.
