Descriere:

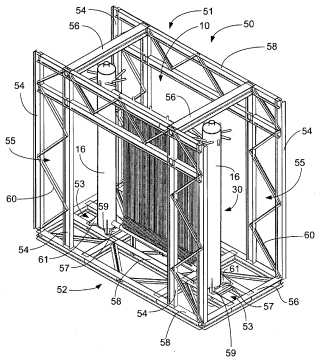

Invenţia se referă la un schimbător de căldură pentru transferul de energie termică într-un lichid de lucru, cum ar fi apa, şi care este folosit pentru a transforma cel puţin o parte din apă din faza lichidă în abur saturat sau supraîncălzit. Schimbătorul conform invenţiei este alcătuit din nişte pereţi () din stânga şi din dreapta, o porţiune () superioară şi o pereche de separatoare () verticale abur/apă, adaptate special pentru a suporta mari oscilaţii tranzitorii ale cantităţii de căldură ce intră în schimbătorul () de căldură, care pot provoca, la rândul lor, variaţii mari ale nivelurilor de apă în interiorul separatoarelor () abur/apă, pereţii () laterali fiind alcătuiţi din panouri de ţevi cu o membrană sudată între ţevile adiacente, iar când schimbătorul () de căldură este utilizat pentru a furniza doar abur saturat, pereţii () şi porţiunea () acoperiş cuprind suprafaţa de evaporare sau suprafaţa de încălzire a cazanului, iar dacă schimbătorul () de căldură este utilizat pentru a furniza abur supraîncălzit, o parte din suprafaţa de încălzire va trebui să fie suprafaţă de evaporare, iar alte porţiuni vor trebui să fie suprafaţă de supraîncălzitor, pereţii () laterali constituind suprafaţa de evaporare sau suprafaţa de cazan, şi pot fi prevăzuţi cu nişte racorduri () de intrare şi cu nişte racorduri () de ieşire, amestecul abur-apă generat în ţevile ce formează pereţii () laterali fiind colectat în nişte colectoare () de ieşire, care servesc, de asemenea, ca un punct de amestec pentru a netezi dezechilibrele de temperatură care pot exista în amestecul abur-apă, iar nişte ştuţuri () de pe colectoarele () de ieşi
